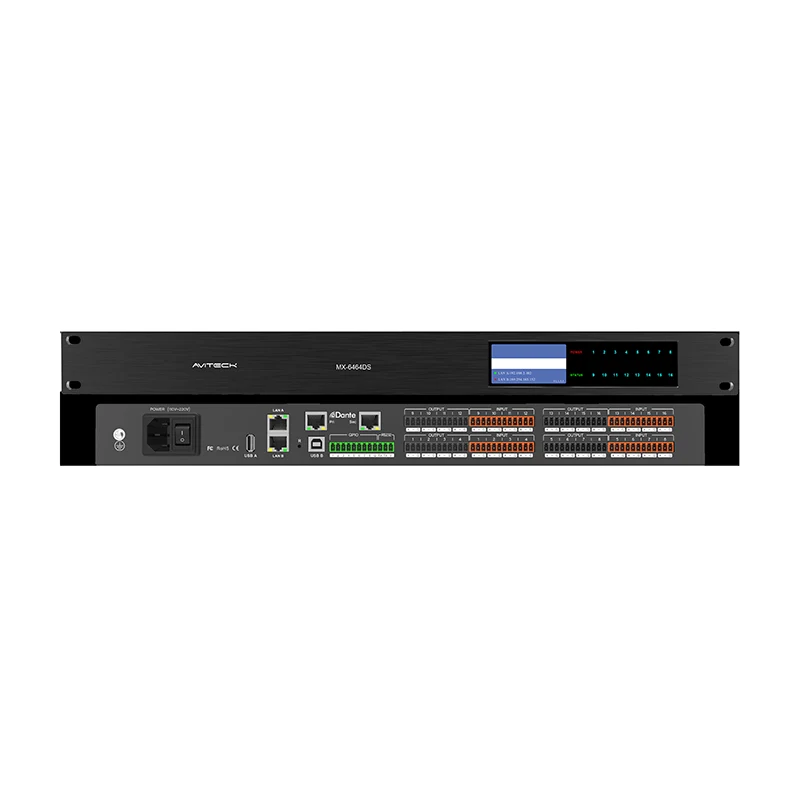

64Channel Dante DSP

64Channel Dante DSP digital lydprocessor er et frit designbart lydbehandlings- og kontrolsystemprodukt. Frontpanelet kommer med en high-definition farveskærm, som kan vise enhedens aktuelle arbejdsstatus. Den anvender avanceret DSP-behandlingsteknologi. Systemet tilbyder en række lydbehandlingsmoduler at vælge imellem. Den åbne softwarearkitektur kan løse forskellige praktiske problemer i applikationsscenariet. . 128 netværkslydkanaler, der giver høj båndbredde, lav latens, høj kompatibilitet og billige løsninger til netværkslydtransmission.

64Channel Dante DSP produktspecifikation

64Channel Dante DSP Produkt Hovedfunktion

1. Kernehardwarekomponenter

Højtydende DSP-processor: Bruger Analog Devices' højtydende DSP Sharc21569, som er en højtydende digital signalbehandling (DSP)-chip fra Analog Devices (ADI), kendt for sin høje præcision, lave strømforbrug og fremragende pålidelighed. Sharc-seriens DSP-chips bruges ofte i applikationer, der kræver højtydende lydbehandling.

NXP I.ML ARM-processor: Som en anden kerneprocessor giver NXP's I.ML ARM-processor kraftfulde computer- og kontrolfunktioner, som hjælper med at realisere komplekse lydsignalbehandlings- og kontrolfunktioner.

2. Netværkslydfunktion

Understøtter 64*64 Dante netværkslydkanaler: Hardwaren understøtter op til 64 indgange og 64 udgange af Dante netværkslydkanaler, hvilket opnår transmission med lav latens af multikanalslyd. Samtidig er den også kompatibel med AES67-standarden, hvilket betyder, at den kan interoperere med andre AoIP (Audio over IP) enheder, der følger AES67-standarden.

To Gigabit Ethernet-porte: Til Dante-lydforbindelse eller netværksbackup, der sikrer stabilitet og pålidelighed af lydtransmission.

3. Analog lydgrænseflade

Op til 32 analoge audio I/O-kanaler: Giver et rigt sæt analoge lydind- og udgangsgrænseflader for at imødekomme forskellige lydbehandlingsbehov.

16 analoge lydindgangskanaler på mikrofon/linjeniveau: Understøtter mikrofon- og linjeniveauindgang, velegnet til forskellige lydkilder.

16 analoge lydudgangskanaler på linjeniveau: Giver output på linjeniveau til kørsel af forskellige lydenheder.

4. Andre grænseflader og funktioner

USB A- og USB B-grænseflader: Giver fleksible USB-forbindelsesmuligheder til datatransmission og enhedskontrol.

RS232-interface: Understøtter seriel kommunikation, praktisk til tilslutning og kontrol med andre enheder.

GPIO-grænseflade: Otte GPIO-grænseflader kan bruges til fri input- og outputkonfiguration, hvilket øger fleksibiliteten og skalerbarheden af ​​hardwaren.

To uafhængige 100 Gigabit Ethernet-porte: Bruges til kontrolforbindelse eller netværkssikkerhedskopiering, hvilket giver yderligere netværksredundans og sikkerhed.

Op til 8*8 USB digital lydoptagelse og udsendelseskanaler: Understøtter optagelse og udsendelse af multi-kanal digital lyd, velegnet til forskellige lydapplikationsscenarier.

5. Strømforsyning og arkitekturdesign

Indbygget dedikeret strømmodul: Sikrer stabil strømforsyning og forbedrer udstyrets pålidelighed og stabilitet.

12V (500mA) DC ekstern strømforsyning: giver en bekvem måde at få adgang til strømforsyningen.

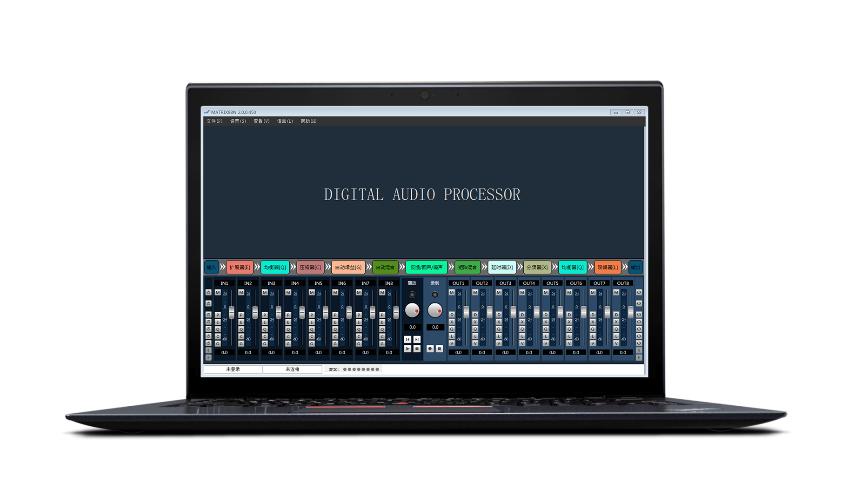

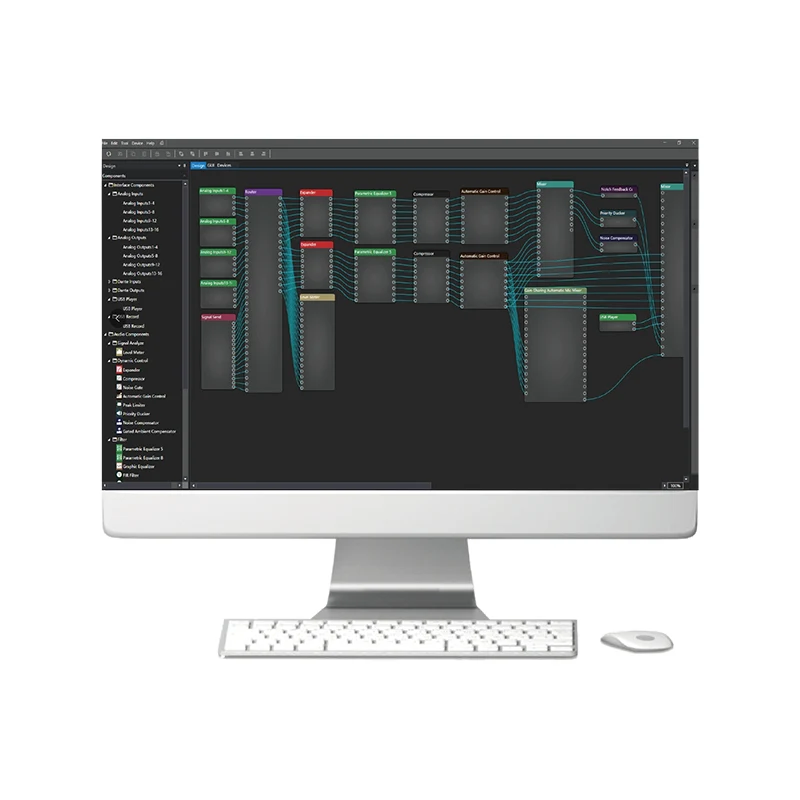

Åben arkitektur: giver brugerne mulighed for at indstille signalbehandling og processer vilkårligt, samt designe brugerkontrolgrænseflader, hvilket giver stor fleksibilitet og tilpasningsmuligheder.

6. Yderligere funktioner

Understøtter USB-lydkort: udvider mulighederne for lydbehandling.

Indbygget AEC, ANC, AFS: AEC (ekkoannullering), ANC (aktiv støjkontrol) og AFS (automatisk feedbackundertrykkelse) og andre funktioner forbedrer kvaliteten og effekten af ​​lydbehandling.

Understøtter WIFI-forbindelse: giver trådløse forbindelsesmuligheder for at lette kommunikation og datatransmission med andre enheder i det trådløse netværk.

64Channel Dante DSP produktapplikation

Det 64-kanals Dante DSP-produkt repræsenterer et betydeligt fremskridt inden for lydbehandlingsteknologi, der tilbyder en bred vifte af applikationer på grund af dets høje ydeevne og fleksibilitet. Her er en detaljeret oversigt over dets potentielle anvendelser:

1. Live lyd og spillesteder

Lydmix og routing: DSP'ens evne til at håndtere 64 kanaler Dante netværkslyd gør den ideel til live lydmiljøer, hvilket giver mulighed for kompleks blanding og routing af lydsignaler.

Ekko og støjreduktion: Indbyggede AEC (Acoustic Echo Canceller) og ANC (Active Noise Control) moduler kan reducere uønsket ekko og støj betydeligt, hvilket forbedrer den overordnede lydkvalitet.

2. Optagestudier

Multitrack-optagelse: Med understøttelse af op til 64 lydkanaler er DSP perfekt til multitrack-optagelsessessioner, der fanger hver eneste detalje i en optræden.

Digital Audio Workstation Integration: DSP'en kan problemfrit integreres med populære DAW'er (Digital Audio Workstations), hvilket giver en problemfri arbejdsgang til lydoptagelse, redigering og mixning.

3. Broadcasting og Streaming

Lydbehandling til livestreams: DSP'ens kraftfulde behandlingsegenskaber kan bruges til at forbedre lydkvaliteten af ​​livestreams, hvilket sikrer, at seerne får en high-fidelity lydoplevelse.

Multichannel Audio Broadcasting: Med understøttelse af AES67-kompatibilitet kan DSP'en bruges i udsendelsesmiljøer til at transmittere og modtage flerkanalslydsignaler over IP-netværk.

4. Konference- og mødelokaler

Audio Conferencing: DSP'en kan bruges til at lette lydkonferencer med understøttelse af funktioner såsom automatisk forstærkningskontrol (AGC) og støjundertrykkelse for at sikre klar kommunikation.

Centraliseret kontrol: Med RS232, RS485 og UDP kontrolmuligheder kan DSP integreres i et centraliseret kontrolsystem, hvilket giver mulighed for nem styring af lydindstillinger og udstyr.

5. Installationer og lydsystemer

Audiodistribution: I store installationer kan DSP'en bruges til at distribuere lydsignaler til flere zoner eller rum med understøttelse af præcis routing og kontrol.

Lydsystemoptimering: DSP'ens kraftfulde behandlingsegenskaber kan bruges til at optimere lydsystemet til forskellige miljøer, hvilket sikrer, at lyden leveres med klarhed og præcision.

6. Uddannelse og træning

Lydforstærkning til klasseværelser: DSP kan bruges til at forbedre lydforstærkning i klasseværelser, hvilket sikrer, at eleverne kan høre forelæsninger og præsentationer tydeligt.

Fjernundervisning og webinarer: Med understøttelse af multikanal lydoptagelse og streaming kan DSP'en bruges til at lette fjernundervisning og webinarer, hvilket giver en lydoplevelse af høj kvalitet for deltagerne.

7. Performancekunstcentre og teatre

Lydmix til live-optrædener: DSP'en kan bruges til at mixe lydsignaler til live-optrædener i teatre og performance-kunstcentre, hvilket sikrer, at publikum får en klar og fordybende lydoplevelse.

Lyddesign og effekter: Med sine kraftfulde behandlingsmuligheder kan DSP'en bruges til at skabe indviklede lyddesigns og effekter til teaterproduktioner.
