8-kanals digital signalprocessor

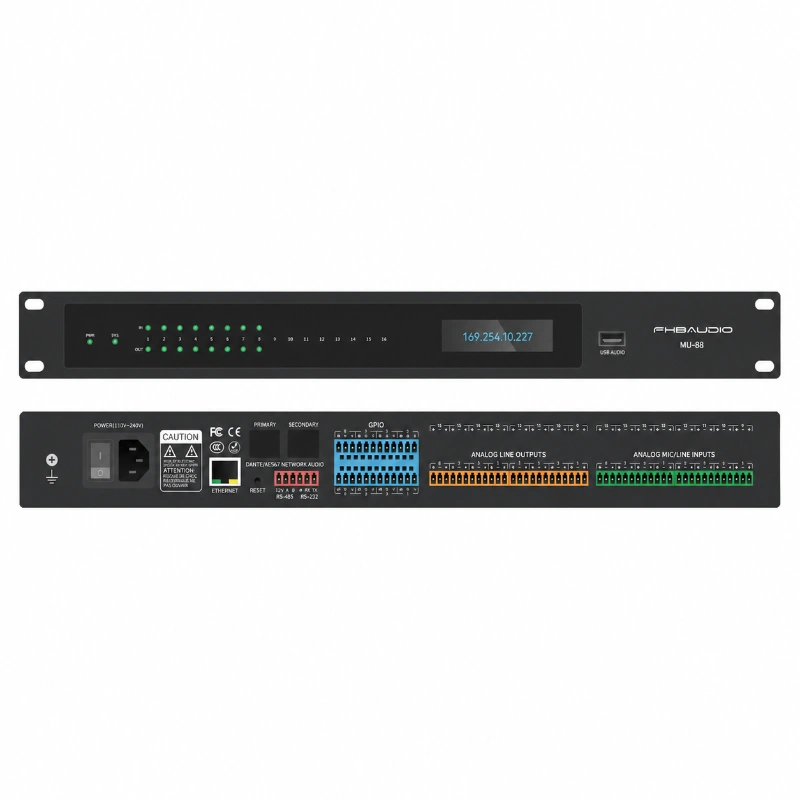

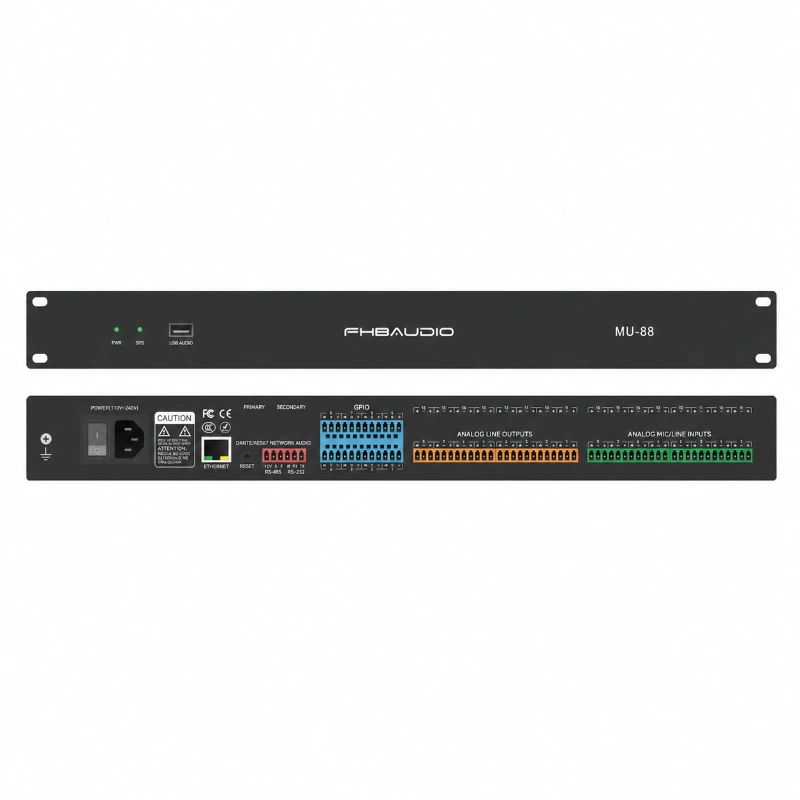

MU88 8-kanals digital signalprocessor er en professionel digital signalprocessor bygget til kommercielle lydsystemer, der kræver præcis blanding, ekko- og feedbackkontrol og netværksbaseret lydstyring i en enkelt rack-pladsenhed. Drevet af en ADI SHARC 21489 DSP-motor behandler den 8 analoge input og 8 analoge udgange med bus-type akustisk ekko-annullering, uafhængig kanal-feedback-undertrykkelse og automatisk forstærkningsdelingsblanding. Et indbygget USB-lydkort muliggør direkte forbindelse til en pc til musikafspilning, optagelse og bløde konferenceplatforme såsom Zoom og Tencent Meeting. MU88 er designet til integratorer og AV-konsulenter og forenkler systemdesign i konferencelokaler, klasseværelser og multifunktionelle steder ved at konsolidere ekkoannullering, mixing og audio-routing i én centralt kontrollerbar processor, hvilket reducerer rackplads og installationstid og forbedrer den daglige pålidelighed for slutbrugere.

MU88 tilhører FHB Audios Dante-klare digitale signalprocessor-serie, placeret til integratorer, der har brug for pålidelig lydbehandling med netværksbaseret kontrol og overvågning. I sin kerne kører enheden på en ADI SHARC 21489-processor, der opererer ved 450 MHz SIMD med 400 MIPS / 1,6 GFLOPS behandlingskapacitet, hvilket giver den plads til at køre flere DSP-funktioner samtidigt uden ekstra latens - systemforsinkelse holdes under 3 ms.

Arbejdsprincip:analog lyd kommer ind gennem 8 afbalancerede inputkanaler, konverteres og behandles gennem DSP-motorens blandings-, filtrerings- og dynamiktrin og dirigeres derefter til 8 balancerede analoge udgange. Bus-type AEC (512 ms haletid, 60 dB/s konvergens, 60 dB annulleringsdybde) fjerner ekko fra konferencesignaler, mens uafhængig kanal AFC anvender notch-baseret feedbackundertrykkelse med op til 10 dB ekstra forstærkning før feedback. ANS-støjundertrykkelse, en Ducker- og ANC-støjforstærkningskompensation renser signalvejen yderligere, og AMC-gain-sharing automixing med en gatemixer holder multimikrofonrum automatisk afbalanceret.

Kerneværdi:den 8-kanals digitale signalprocessor reducerer et rums lydrack til en enkelt processor i stedet for en stak separate mixere, ekkodæmpere og feedbackundertrykkere, hvilket sænker både installationsomkostninger og langsigtet vedligeholdelse. Dens centrale kontrolunderstøttelse (RS232, RS485, UDP) og 8-vejs GPIO lader integratorer binde MU88 til tredjeparts kontrolsystemer til opstart og nedlukning af et-touch-rum.

Systemfordel:en Windows PC-kontrolapplikation giver teknikere mulighed for at redigere og gemme flere scener - mødetilstand, præsentationstilstand eller begivenhedstilstand - og inkluderer en skærmlåsfunktion for at forhindre utilsigtede ændringer af et live-system. Op til 30 enheder kan administreres fra en enkelt grænseflade, og MU88 understøtter op til 8 enheder, der fungerer online samtidigt, hvilket gør den velegnet til både enkeltrumsinstallationer og større multirumsinstallationer, der styres fra ét dashboard.

Applikationspositionering:MU88 er bedst egnet til mellemstore konferencelokaler, træningslokaler, klasseværelser og bestyrelseslokaler, der har brug for pålidelig stemmeforstærkning, automatisk blanding og fjernbetjening uden kompleksiteten af ​​et fuldt tilpasset DSP-programmeringsprojekt.

Produktparametre

Produktegenskaber

Højtydende DSP-motor

Bygget på ADI SHARC 21489 @ 450 MHz SIMD-processor med 400 MIPS / 1,6 GFLOPS behandlingskapacitet, kører MU88 blandings-, filtrerings- og dynamikbehandling parallelt, mens systemforsinkelsen holdes under 3 ms, så livekonferencer og taleforstærkning forbliver lydhøre.

Indbygget USB-lydkort til bløde konferencer

Et integreret one-in/one-out USB-lydkort tilsluttes direkte til en bærbar eller pc, der understøtter musikafspilning, optagelse og bløde videokonferenceplatforme såsom Zoom, Tencent Meeting og DingTalk uden yderligere lydgrænsefladehardware.

Bus-Type Acoustic Echo Cancellation (AEC)

Bus-type AEC med en haletid på 512 ms, 60 dB/s konvergenshastighed og 60 dB annulleringsamplitude fjerner ekko på tværs af alle aktive kanaler og holder fjerndeltagere fri under hybridmøder og videoopkald.

Uafhængig kanal feedback undertrykkelse (AFC)

Per-kanal AFC bruger en notch-filter-algoritme til at undertrykke feedback på hver mikrofon uafhængigt, hvilket tilføjer op til 10 dB brugbar forstærkning før feedback i åbne rum med flere levende mikrofoner.

Støjdæmpning og forstærkningskompensation

ANS omgivende støjdæmpning forbedrer signal-til-støj-forholdet med op til 18 dB, mens den indbyggede Ducker og ANC støjforstærkningskompensator automatisk styrer baggrundsstøj og forstærkningsskift i stille eller støjende perioder.

Automatisk Gain-Sharing Mixing (AMC)

AMC automixing med en gate mixer balancerer automatisk flere åbne mikrofoner, hvilket reducerer behovet for manuel gain-ridning under møder med flere aktive højttalere.

Fleksibel central kontrol

RS232, RS485 og UDP kontroltilstande, sammen med 8-vejs GPIO, tillader integration med tredjeparts kontrolsystemer til one-touch power, signal switching og miljøkontrol på tværs af et rum eller en facilitet.

Scene-baseret Windows-kontrolsoftware

En dedikeret Windows-klient lader teknikere overvåge processoren, redigere og genkalde scener såsom mødetilstand eller begivenhedstilstand og låse skærmen for at forhindre utilsigtede ændringer - med op til 30 enheder, der kan administreres fra en enkelt grænseflade.

Ansøgninger

Virksomhedskonferencelokaler

Lever tydelig taleforstærkning, automatisk blanding og ekkofri hybridmøder til bestyrelseslokaler og mellemstore konferencerum.

Træningslokaler og klasseværelser

Understøtte forelæsnings- og træningsmiljøer med flere mikrofoner med automatisk forstærkningsdeling og feedbackundertrykkelse for ensartet stemmeklarhed.

Multihaller

Håndter skift mellem præsentations-, diskussions- og begivenhedslydscener gennem genkaldelige, forudkonfigurerede behandlingsprofiler.

Distribuerede / Multi-room faciliteter

Administrer op til 8 online-enheder og op til 30 enheder fra én kontrolgrænseflade, hvilket forenkler overvågningen af ​​processorer på tværs af flere rum.
