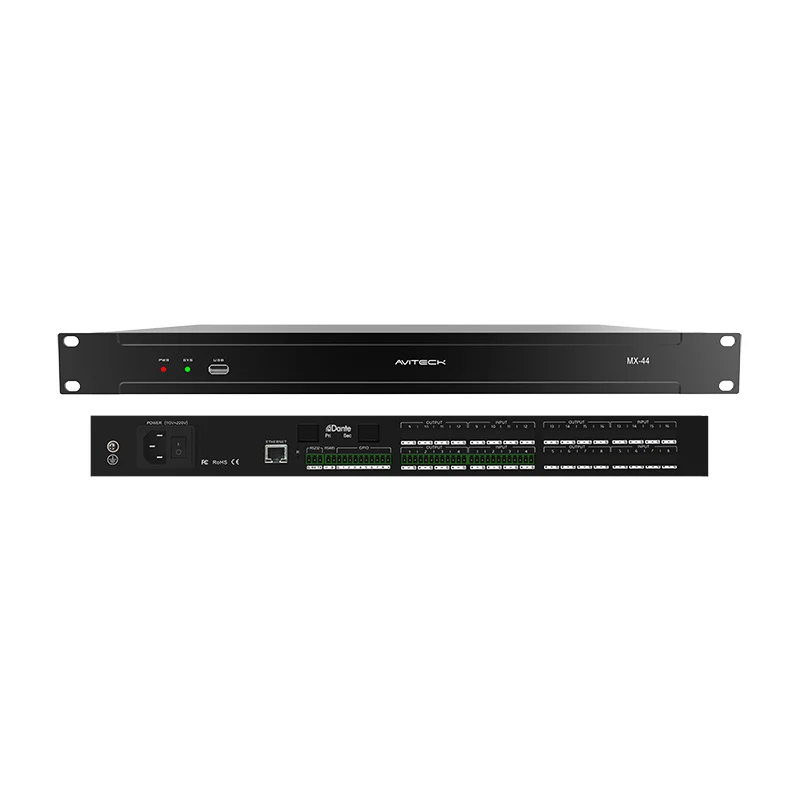

A digital lydmatrixsystemet dirigerer lyd fra flere indgange til udvalgte udgange, så forskellige lydkilder kan betjene forskellige zoner eller højttalergrupper. Afhængigt af modellen kan systemet også levere digital signalbehandling (DSP), såsom udligning, forsinkelse, crossover-filtrering og begrænsning. Disse funktioner gør matrixsystemer nyttige i konferencelokaler, uddannelsesfaciliteter, gæstfrihedssteder, kommercielle bygninger og andre installerede lydapplikationer.

Selvom kontrolgrænsefladen og de tilgængelige funktioner varierer fra produkt til produkt, er den grundlæggende arbejdsgang ens: tjek signalstien, konfigurer routing, indstil passende niveauer, anvend kun den nødvendige behandling, gem konfigurationen og bekræft hele systemet. Se altid brugervejledningen til den specifikke model, før du ændrer indstillinger.

1. Forstå systemet før drift

Inden du åbner kontrolsoftwaren, skal du identificere systemets indgange, udgange, tilsluttede udstyr og tilsigtede lydzoner. Input kan omfatte mikrofoner, medieafspillere, computere eller lyd modtaget over et netværk. Udgange kan forsyne effektforstærkere, aktive højttalere, optageenheder eller andre lydsystemer.

Grundlæggende lydsignalflow

En typisk signalvej er: Lydkilde → Matrix-input → Routing/mixing → Output-behandling → Forstærker eller aktiv højttaler. Den nøjagtige rækkefølge og tilgængelige behandlingsblokke afhænger af enheden.

Før du foretager ændringer, skal du bekræfte, hvilken fysisk eller netværksinput, der svarer til hver kilde, og hvilken udgang, der leverer hver destination. Tydelige kanaletiketter reducerer routingfejl under opsætning og fremtidig vedligeholdelse.

2. Forbered udstyrs- og kontrolgrænsefladen

Gennemfør disse kontroller, før du konfigurerer systemet:

· Bekræft, at matrix, forstærkere, kilder og netværksforbindelser er installeret efter hensigten.

· Tjek strøm, kabler og netværksstatus, hvor det er relevant.

· Åbn kontrolsoftwaren eller webgrænsefladen, der er angivet i produktmanualen.

· Tilslut til den korrekte enhed, og bekræft, at den viste enhed eller kanaloplysninger stemmer overens med installationen.

· Omdøb indgange og udgange med praktiske etiketter, såsom "Lectern Mic", "PC Audio", "Room A" eller "Lobby Speakers", hvis grænsefladen understøtter kanalnavngivning.

Antag ikke, at hver matrix bruger samme softwarelayout, forbindelsesmetode eller menunavne. Følg instruktionerne for den nøjagtige model og firmwareversion.

3. Konfigurer Audio Matrix Routing

Matrix routing bestemmer, hvilke indgangssignaler der sendes til hvilke udgange. En enkelt kilde skal muligvis nå flere zoner, mens andre kilder muligvis skal forblive isolerede til et specifikt rum eller destination.

1. Åbn matrix- eller rutevisningen i enhedens kontrolgrænseflade.

2. Identificer de nødvendige input- og outputkanaler ved hjælp af etiketterne, der blev forberedt under opsætningen.

3. Tildel hver kilde til den påtænkte destination i henhold til systemdesignet.

4. Tjek ethvert tilgængeligt krydspunktsniveau, sendeniveau eller routingaktiveringskontrol, før du aktiverer stien.

5. Test hver rute med en kendt lydkilde på et lavt, sikkert niveau, og bekræft, at lyden kun når de tilsigtede destinationer.

Hvis lyden vises i den forkerte højttaler eller i den forkerte zone, skal du kontrollere routingtildelingerne og kanaletiketterne igen, før du ændrer udligning eller andre DSP-parametre.

4. Juster input- og outputniveauer

Korrekt forstærkningsstruktur hjælper med at opretholde et klart signal, samtidig med at risikoen for støj, forvrængning eller klipning reduceres. Start med konservative niveauer og øg dem gradvist, mens du overvåger signalindikatorer og lytter med en passende lydstyrke.

Indgangsniveau

Indstil kilden eller indgangsforstærkningen, så normalt programmateriale producerer et sundt signal uden vedvarende overbelastningsindikationer. Mikrofon- og linjeniveaukilder kan kræve forskellige inputindstillinger; brug kildespecifikationen og enhedens manual som referencer.

Udgangsniveau

Indstil udgangsniveauer, så de passer til det tilsluttede udstyr og det tilsigtede lytteområde. Tjek udgangsniveauet, enhver downstream-forstærkerindgangsindstilling og forstærkerens egne kontroller sammen. Undgå at kompensere for et routing- eller forbindelsesproblem ved blot at hæve udgangsforstærkningen.

Hvis systemet er stille, skal du kontrollere mute-status, routing, kildeafspilning, inputsignaltilstedeværelse, outputniveau og downstream-udstyr i den rækkefølge.

5. Anvend DSP-behandling, hvor det er nødvendigt

Mangedigital lydmatrixsystemer omfatter digital signalbehandling (DSP). Tilgængelige værktøjer varierer efter model, så brug kun funktioner, der er bekræftet i produktdokumentationen.

Inputbehandling

Inputbehandling kan bruges til at justere kildeniveau eller tone og, på understøttede modeller, til at anvende andre kildesidefunktioner. Foretag ændringer i små trin, og sammenlign resultatet med det originale signal.

Outputbehandling

Udgangsbehandling bruges almindeligvis til at skræddersy signalet til en specifik højttaler eller lyttezone. Afhængigt af enheden kan dette omfatte udligning (EQ), forsinkelse, crossover-filtre, polaritet, forstærkning eller en limiter.

Praktiske retningslinjer

· Udligning: Ret åbenlyse tonale problemer og følg vejledningen for højttaler- eller rumdesign; undgå store boosts uden en klar grund.

· Forsinkelse: Bruges, når timingjustering er påkrævet mellem højttalere eller zoner, og bekræft resultatet ved at lytte eller måle.

· Crossover: brug indstillinger, der passer til højttalersystemet og forstærkerarrangementet; forkerte crossover-indstillinger kan reducere ydeevnen eller risikere skade.

· Limiter: Konfigurer i henhold til systemdesign og udstyrskrav. Gå ikke ud fra, at hver model tilbyder de samme begrænserstyringer.

· Feedback: Reducer unødvendig mikrofonforstærkning, gennemgå mikrofon- og højttalerplacering, og brug kun understøttet behandling som en del af en bredere tilgang til feedbackkontrol.

Undgå at ændre flere DSP-parametre på én gang. Juster en funktion, lyt eller mål resultatet, og dokumenter ændringen, før du går videre til den næste.

6. Gem og administrer sceneforudindstillinger

Hvis systemet understøtter scene- eller forudindstillet lagring, skal du gemme en bekræftet konfiguration, så den kan genkaldes efter en genstart eller tilpasses til en anden driftstilstand. Forudindstillet adfærd og opbevaringsmuligheder varierer fra produkt til produkt.

6. Afslut og bekræft routing, niveauer og behandling for den tilsigtede brugssag.

7. Gem konfigurationen med et klart navn, f.eks. "Standardmøde" eller "Presentationstilstand", hvis navngivning er understøttet.

8. Hvis enheden tillader flere forudindstillinger, skal du dokumentere formålet med hver enkelt, og hvem der er autoriseret til at ændre det.

9. Genkald den gemte forudindstilling, og bekræft, at routing, niveauer og behandling opfører sig som forventet.

10. Hold en fortegnelse over vigtige indstillinger, og oprethold en sikkerhedskopi, hvor softwaren eller enheden understøtter det.

Overskriv ikke en kendt-god konfiguration, før udskiftningen er blevet kontrolleret. Hvis forudindstillet indlæsning opfører sig uventet, skal du konsultere modellens manual for at bekræfte, hvilke parametre der er gemt og genkaldt.

7. Bekræft det komplette system

Efter konfiguration, test den fulde signalvej fra hver kilde til hver påtænkt destination. Brug en tjekliste for at sikre, at systemet er klar til normal drift.

8. Fejlfind almindelige driftsproblemer

Ingen lydudgang: Tjek kildeafspilning, inputsignal, routingtildelinger, mute-status, udgangsniveau, kabler og downstream-forstærker- eller højttalereffekt.

Lyden når den forkerte zone: Tjek matrixkrydspunkterne og input/output-etiketterne. Bekræft de fysiske forbindelser i forhold til installationsplanen.

Forvrænget eller afklippet lyd: Reducer overdreven kilde-, input-, output- eller forstærkerforstærkning. Kontroller signalindikatorerne på hvert trin i stedet for kun at sænke det endelige output.

Akustisk feedback: Gennemgå mikrofonplacering, højttalerretning, mikrofonforstærkning og rumakustik. Brug EQ eller andre understøttede værktøjer omhyggeligt; behandling alene løser muligvis ikke den underliggende årsag.

Kontrolsoftwaren kan ikke oprette forbindelse: Bekræft den valgte enhed, netværksforbindelse, IP-konfiguration, hvor det er relevant, og eventuelle adgangskrav beskrevet i manualen.

Forudindstilling gendanner ikke den forventede opsætning: Kontroller, om den valgte forudindstilling blev gemt korrekt, og hvilke parametre modellen gemmer. Sammenlign med den dokumenterede baseline-konfiguration.

9. Anbefalet arbejdsgang

For at få resultater, der kan gentages, skal du følge den samme sekvens, når du tager et nyt system i drift eller foretager en væsentlig konfigurationsændring:

11. Gennemgå systemdesignet og identificer alle input og output.

12. Bekræft enhedsforbindelse og etiketkanaler.

13. Konfigurer og test matrix-routing.

14. Indstil input- og outputniveauer.

15. Anvend kun den DSP-behandling, der kræves af applikationen.

16. Gem en klart navngivet forudindstilling, hvis den understøttes.

17. Kør en komplet kilde-til-destination-test og dokumenter de endelige indstillinger.

Ofte stillede spørgsmål

Hvad er forskellen mellem en digital lydmatrix og en konventionel mixer?

En matrix fokuserer på at dirigere flere indgange til flere udgange. Afhængigt af dets design kan det også give mixing og DSP-funktioner. En konventionel mixer er generelt organiseret omkring kanalmixing og en mix-bus workflow, selvom moderne produkter kan overlappe hinanden i funktionalitet.

Skal en digital lydmatrix konfigureres, hver gang den starter?

Ikke nødvendigvis. Mange enheder bevarer indstillinger eller giver forudindstillet genkald, men opstartsadfærd og hukommelsesfunktioner afhænger af den specifikke model. Tjek manualen og test den forventede strømcyklusadfærd under idriftsættelse.

Kan én indgang sendes til flere udgange?

Mange matrixsystemer understøtter routing af én kilde til mere end én udgang. Bekræft de tilgængelige ruteindstillinger og eventuelle niveaukontroller på den valgte model.

Kan en digital lydmatrix forhindre akustisk feedback?

En matrix kan tilbyde behandling, der hjælper med at styre lyd, men feedbackkontrol afhænger også af mikrofon- og højttalerplacering, forstærkningsstruktur, rumakustik og systemdesign. Antag ikke, at en matrix automatisk eliminerer feedback.

Betjenes alle digitale lydmatrixsystemer på samme måde?

Nej. Kernearbejdsgangen er ens, men understøttede input, behandlingsfunktioner, kontrolsoftware, forudindstillet adfærd og parameterområder varierer fra model til model. Brug altid dokumentationen til den nøjagtige enhed.
