DSP -kontrolpanel

DSP -kontrolpanel

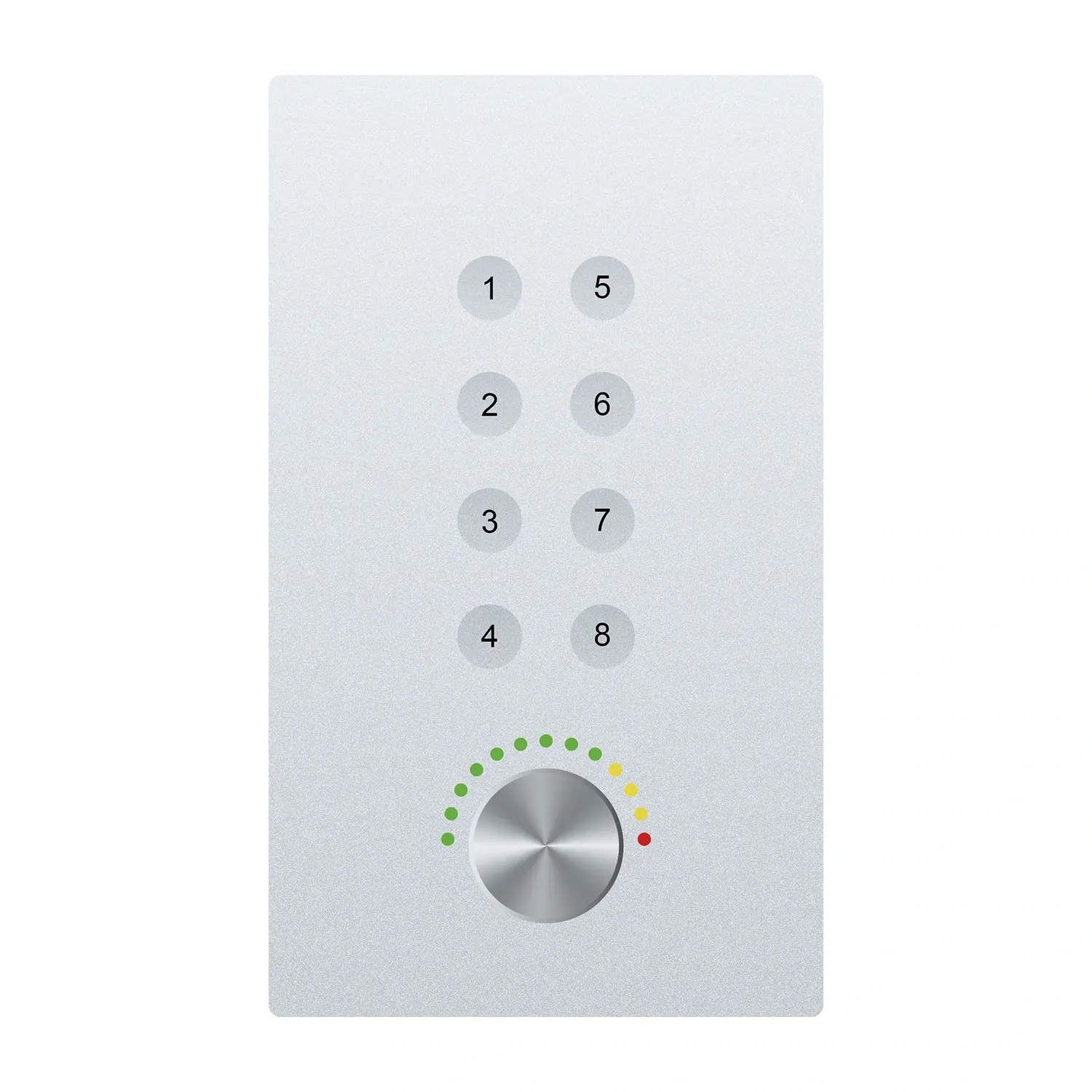

NCP-01 DSP-kontrolpanel er kontrolpanelet for MU DSP.

Antallet af nøgler er ikke mindre end 8, ikke mindre end en knap;

Funktionsstøtte brugerdefineret;

Vedtage UDP -kommunikationsprotokol;

Poe strømforsyning;

Kompatibel med MU DSP og det samme brand.

DSP -kontrolpanelparametre:

DSP -kontrolpanel

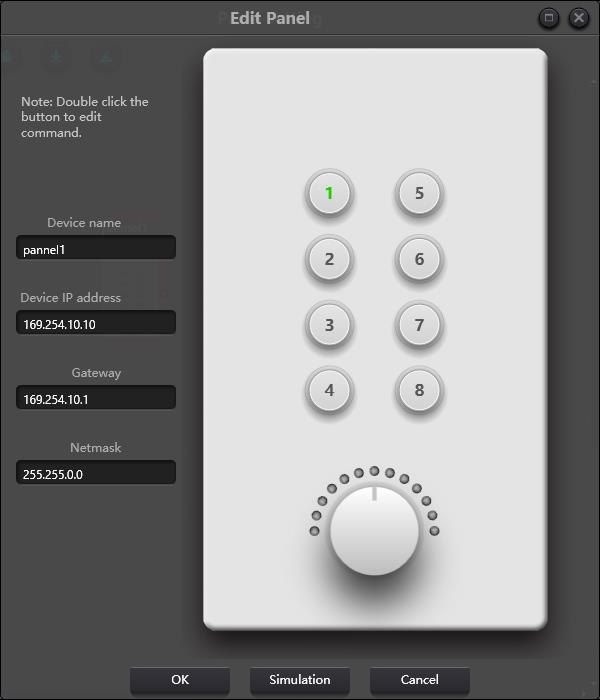

Der er 8 nøgler og en knap på nøglepanelet. Knappen bruges til at justere gevinster, og 8 taster kan bruges til at realisere forskellige funktioner gennem programmering. Der er fire typer nøglefunktioner, herunder volumenjustering, stum, forudindstillet og kommando. Træk en vare i funktionsområdet til udnævnt nøgle til at afslutte programmering af nøglen.

Tilsvarende, efter at have afsluttet al programmering, kan brugerne bruge emuleringsknappen til at kontrollere, om konfigurationen er korrekt.

Instruktioner til paneldriftsindikatorer

1. nøgleindikator forbliver på, hvilket angiver, at nøglen er konfigureret med stum funktion.

2. nøgleindikatoren blinker fortsat, hvilket angiver, at nøglen er konfigureret med forstærkningsfunktion. Den konfigurerede drejeknap bruger og justerer også kanalens forstærkning. 13 indikatorer omkring drejeknappen indikerer gevinster.  De er tændt eller slukket med gevinststørrelse. Alle 13 indikatorer fra indikerer gevinst på -72dB, mens alle på indikerer gevinst på 12dB.

3.. En pludselig flash sker, når du trykker på nøgleindikatoren angiver, at nøglen er konfigureret med forudindstillet eller kommandofunktion.

Kommandofunktion: Kommandodataene kommer fra Central Control Command. Se afsnit 5.
