DB0404 er en Dante -interface -boks i fremragende kvalitet til konvertering af fire Dante -kanaler til analoge lydudgange og fire analoge lydindgange til Dante Network.

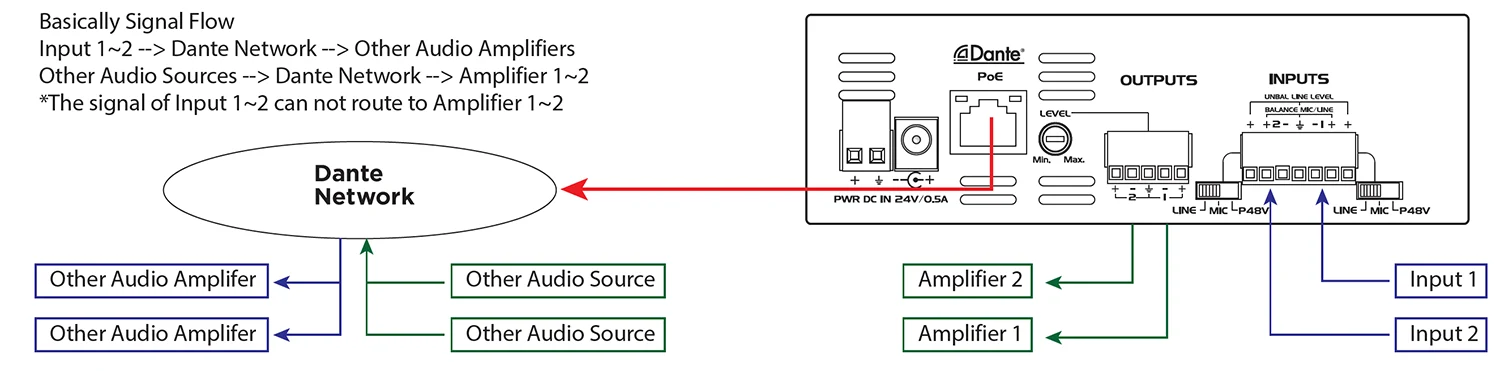

Brug blot CAT5 -kabel til at forbinde RJ45 -porten til en Ethernet -switch og bruge “Dante -controller” til at rute den lave latenstid for signal til/fra andre enheder, der allerede er tilsluttet på det samme Dante -netværk.
Tilvejebringer Dante -interface til fire input / output
* Fire standard mikrofon- eller linjelydkanaler konverterer til Dante Network
*MIC/LINE Selectable på hvert input
* Få kontrol på hvert input
*Tilvejebringer 48V Phantom Power for hver kondensatormikrofonindgang
*Accepterer afbalancerede eller ubalancerede signalindgange

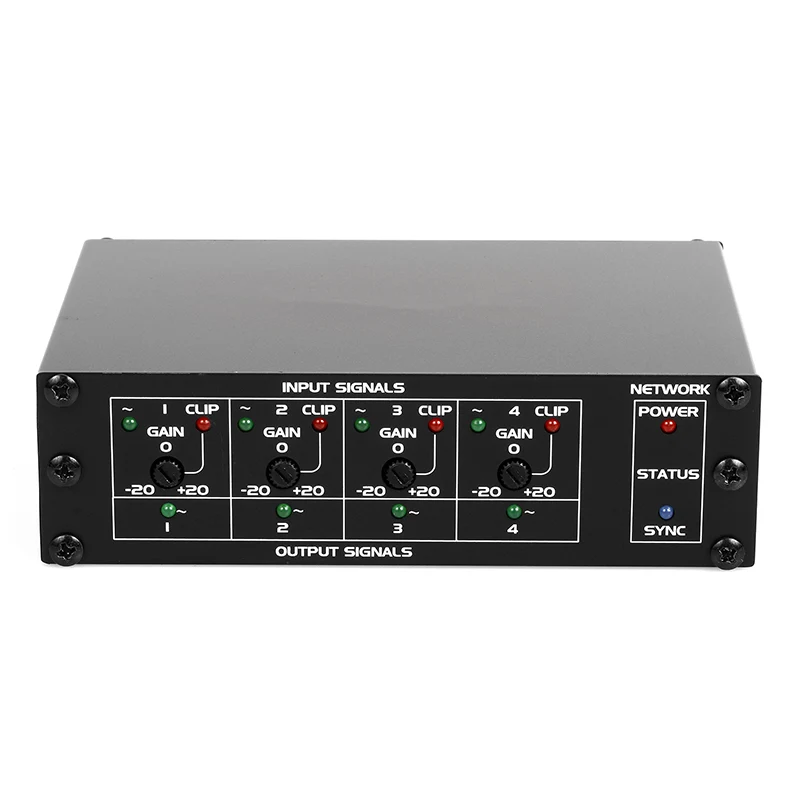

* Hvert lydindgangssignal/klip LED på frontpanelet
* Hvert lydudgangssignal førte på frontpanelet
* Fire afbalancerede lydudgangslinje niveau fra Dante Network
*Høj opløsning 24 bit konverterer analog til digital og digital til analog
* LED'er angiver status for strøm- og netværkssynkronisering
* Drevet af ekstern 24VDC strømforsyning
* Normal drift med POE aktiver netværkskontakt
|
Dante Network to Line Level Outputs |
|
|
Output |
5p aftagelig terminalblok, afbalanceret/ubalanceret |
|
Outputniveau |
-10 DBU nominel |
|
Outputniveau |
+10 DBU maksimalt |
|
Udgangsspænding: |
+20dbu (@ 0db output gevinst) |
|
Outputimpedans |
150 _ afbalanceret; 75 _ ubalanceret |
|
Frekvensrespons |
20 Hz til 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Støj |
<-75db |
|
Crosstal |
<85 dB (20 Hz til 20 kHz) |
|
MIC/LINE -input til Dante Network |
|
|
MIC -indgange |
|
|
Input |
7 pin euro terminal, afbalanceret |
|
Gevinst |
Kondensatormikrofon: 40 dB |
|
Dynamisk mikrofon |
60 dB |
|
Inputniveau for +4 dbu |
-36 DBU (kondensator) |
|
|
-56 dbu (dynamisk) |
|
|
-36 dbu (maksimal) |
|
Inputimpedans |
40 __ |
|
Phantom Power |
48 v |
|
Frekvensrespons |
20 Hz til 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Støj under +4 dbu |
<-70 dB |
|
CMRR |
> 70 dB (50 Hz til 120 Hz) |
|
Crosstalk |
<70 dB (20 Hz til 20 kHz) |
|
Linieindgange |
|
|
Input |
7 pin euro terminal, afbalanceret |
|
Inputniveau for +4 dbu |
+4 dbu (afbalanceret); -10 DBV (ubalanceret) |
|
Inputimpedans |
> 40 _ |
|
Frekvensrespons |
20 Hz til 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Støj under +4 dbu |
<-75 dB |
|
CMRR |
> 60 dB (50 Hz til 120 Hz) |
|
Crosstalk |
<75 dB (1 kHz, enhver linje til enhver mikrofonkanal), |
|
|
<70 dB (20 Hz til 20 kHz) |
|
Lofthøjde over +4 dbu |
> 18 dB |
|
Dante Channel |
|
|
Sender/modtagere |
2/2 |
|
Transmissionshastighed |
100 Mbps |
|
Opløsning |
16/24/32 bit |
|
Prøveudtagningshastighed |
44,1 kHz, 48 kHz. |
|
Dante -interface |
RJ45 Jack |
|
Strømforbindelser |
2 pin Euro Terminal, Power Jack |
|
Strømbehov |
24 VDC @ 180 MA plus tilsluttede fantombelastninger eller POE |
|
Dimensioner |
143mm (W) × 45 mm (H) × 93mm (D) |
|
Vægt |
0,7 kg |

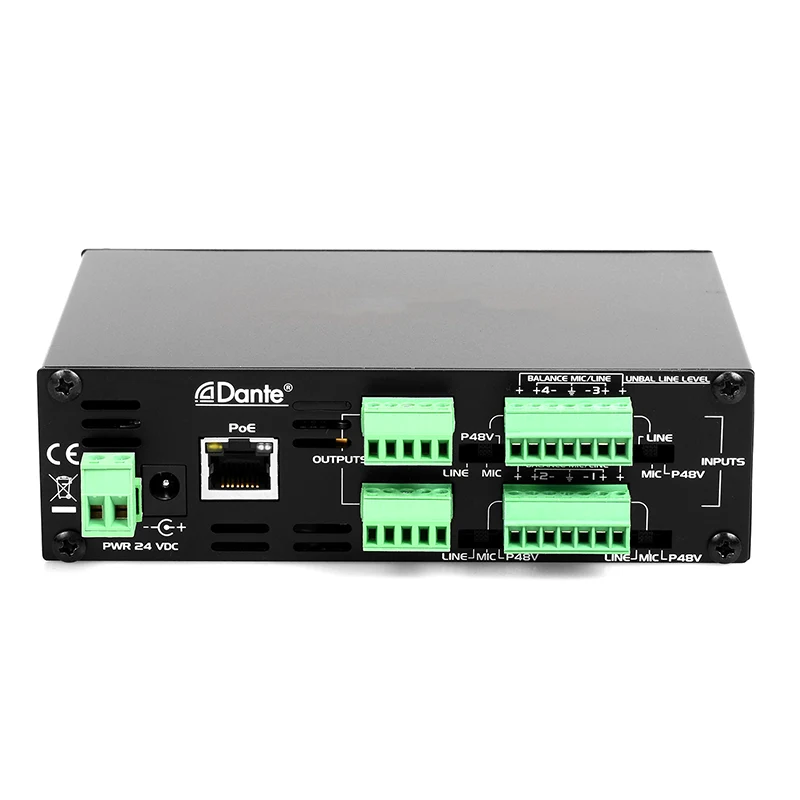

1. Linjevolumen: Få kontrol for outputniveau.
2. Euro Terminal Input: Modtag lydsignalet til Dante Network.
3. RJ-45 Port: Brug af CAT5-kabel til at oprette forbindelse til Dante Network.
Bemærk: Ethernet -kontakten skal have POE -strømforsyning.
4. Synkronisering LED: Angiver status for Dante Network.
4Ch Dante -interface 4MIC/LINE -input X 4Outputs er en professionel lydgrænseflade baseret på Dante Network Protocol, der understøtter 4 mikrofon/linjeindgange og 4 output. Dens kernefordel er at transmittere lydsignaler med høj kvalitet, lav latens-signaler gennem IP-netværk, som er velegnet til scenarier, der kræver fleksible ledninger, fjernoverførsel eller multikanals lydintegration.
1. live lyd: Distribueret sceneboks: Placer grænsefladen nær scenen, og transmiter multiple mikrofon/instrumentsignaler (såsom trommer, vokal) til mixeren over en lang afstand gennem Dante -netværket for at undgå interferens fra lange analoge kabler.
Multi-zone-overvågning: 4 output kan sende forskellige blandede signaler til sceneovervågningshøjttalere eller øreafkastssystemer for at imødekomme musikernes personaliserede overvågningsbehov.
2. Broadcast/streaming Produktion: Fjernproduktionsrum: I studiet eller Sports Stadium overføres 4 interviewmikrofoner eller kommentatorlyd til kontrolrummet i realtid gennem Dante -netværket, og outputenden kan forbindes til en optagelsesenhed eller en live -koder.
Redundant backup: Dantes dobbelte netværksportdesign understøtter aktivt og standby-netværksskift for at sikre pålidelighed på tv-niveau.
2.
4. Uddannelsessteder er velegnet: Lektorens mikrofon- og studerendes spørgsmål og svar -signaler i klasseværelset kan overføres til det centrale kontrolrum gennem netværket, og outputenden er forbundet til optagelses- og udsendelsessystemet eller campus -udsendelsen.
