Dante Interface Mic

DWP22X er et højtydende Dante-interface-panel, der problemfrit konverterer to Dante-kanaler til analoge lydudgange og to analoge lydindgange til Dante-netværket. DWP22X-UA-modellen er designet til dobbeltbeklædningsbokse i USA-stil, mens DWP22X-EU er skræddersyet til europæiske monteringsbokse.

For at konfigurere skal du blot tilslutte RJ45-porten til en Ethernet-switch ved hjælp af et CAT5-kabel og derefter bruge Dante-controller til at rute lavt latenssignaler til og fra andre enheder på det samme Dante-netværk. Dette sikrer effektiv og pålidelig lydoverførsel på tværs af dit netværk.

Dante Interface Panel MIC/LINE 2 Inputs X 2 Outputs Hovedfunktioner:

• Tilvejebringer Dante -interface til to input / output

• To standard XLR -mikrofon- eller linje lydkanaler konverteres til Dante Network

• MIC/LINE Selectable på hvert input

• Justerbar mikrofon/linjeforstærkning fra -20 dB til +20dB for hver inputkanal

• Skiftbar 48V Phantom Power på hvert input til kondensatormikrofon

• Hvert lydindgangssignal/klip LED på frontpanelet

• To XLR -afbalanceret lydudgangslinje niveau fra Dante Network

• To outputkanaler på bagpanelet (svarende til to XLR -udgange)

• Høj opløsning 24 bit konverterer analog til digital og digital til analog

• LED'er angiver status for strøm- og netværkssynkronisering på frontpanelet

• Drevet af ekstern 24VDC strømforsyning eller POE

• Normal drift med POE aktiver netværkskontakt

FHBAVTEC Dante Interface Mic/Line 2 Inputs X 2 Outputs Specifikation

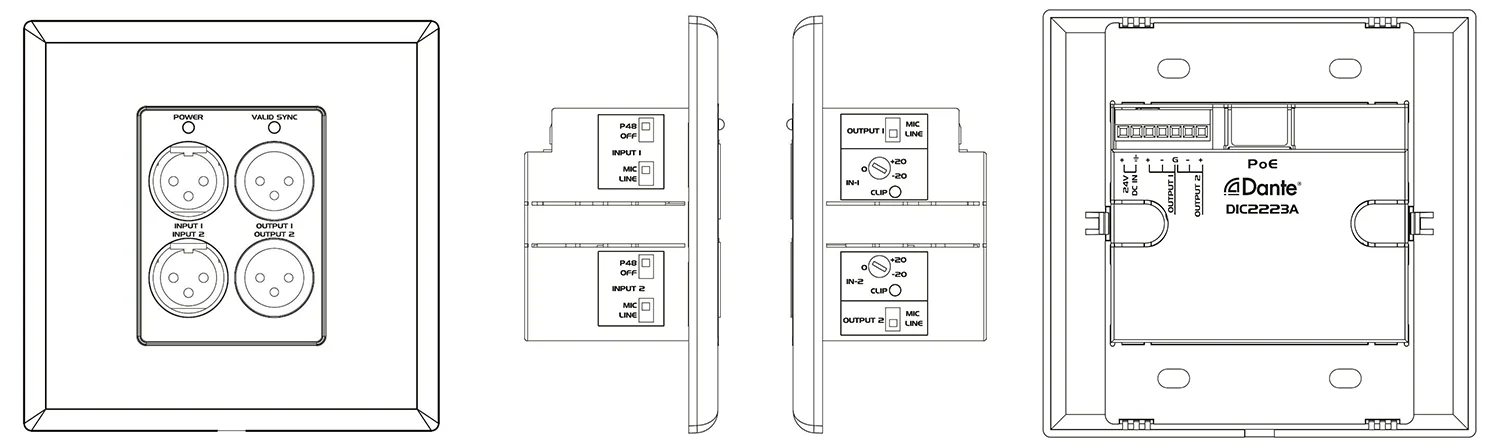

FHBAVTEC Dante Interface Panel MIC/LINE 2 Inputs X 2 Outputs Drift

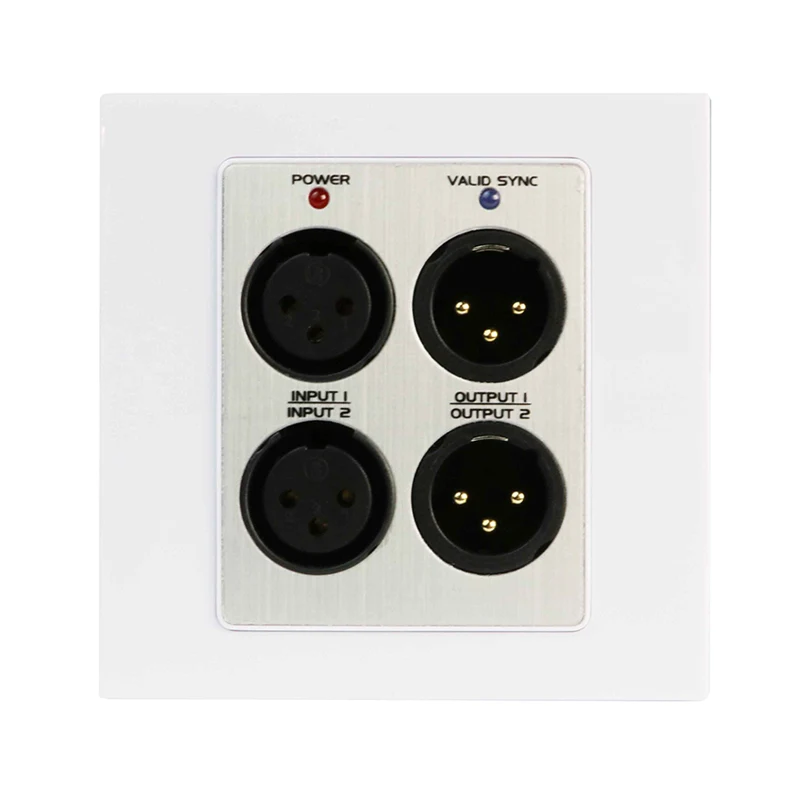

1. To XLR -indgange, accepter MIC- eller LINE -lydsignalet.

2. To XLR -udgange, der kan vælges til MIC- eller LINE -lydsignal.

3. Power LED -indikator.

4. Sync LED indikerer status for Dante Network.

5. Inputvælger

Linje: Accepterer afbalanceret eller ubalanceret linjekilde.

MIC: Accepterer signalet om dynamisk eller kondensatormikrofon.

48V: Tilvejebringer 48V Phantom Power, når man forbinder Ondenser -mikrofon.

6. Outputvælger: t Output til linje eller mikrofon med forskellige gevinstområdet.

7. Inputforstærkningskontrol: Juster forstærkningsniveauet for indgangssignal på ACH -indgangskanal.

8. Signalklip LED på hver inputkanal

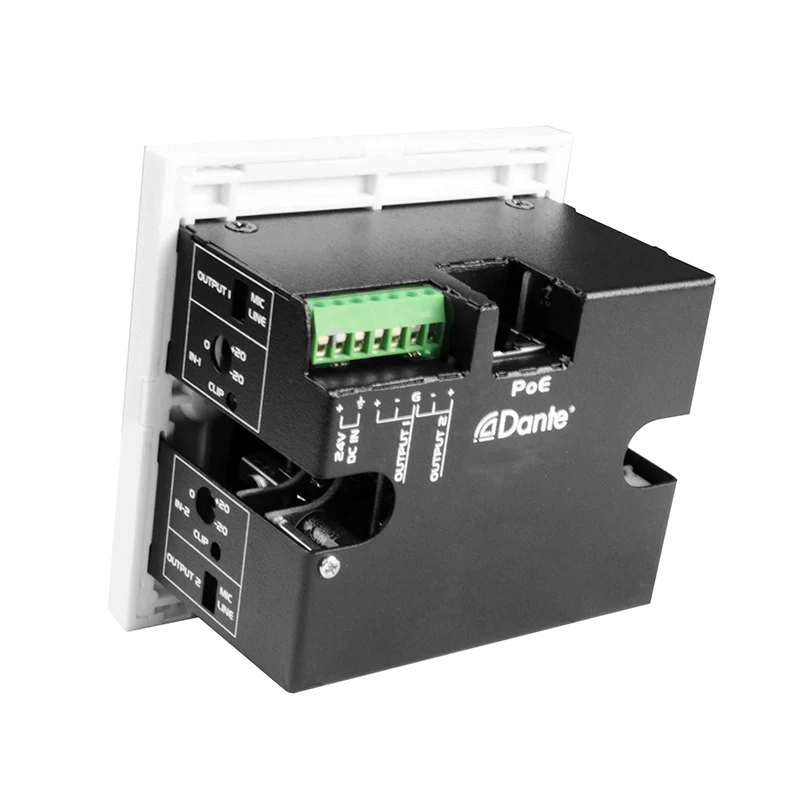

9. Euro terminaludgange:

Konverterer to Dante -kanaler til analoge linieudgange. Disse to udgange er parallelle med udgange n frontpanel.

10.RJ45 Port: Brug af CAT5 i stand til at oprette forbindelse til Dante Network.

Bemærk: Når du bruger POE -aktiveret netværkskontakt, kunne DWP22X drives og driftes fra PoE.

11. Strøm: Tilslut DC 24V til 2p terminalblok eller DC Input Jack. Bemærk: Hvis DC 24V og POE begge er til stede for DWP22X, fungerer enheden fra DC 24V. Og når DC 24V fjernes, skifter strømmen automatisk til PoE Power.

FHBAVTEC Dante Interface Mic/Line 2 Inputs X 2 Outputs -applikation

2Ch Dante-interface 2 Mic/Line-indgange X 2 Outputs Interface Panel er perfekt til professionelle lydapplikationer, såsom konferencelokaler, live lydopsætninger, udsendelsesstudier og installerede AV-systemer, hvor pålidelig Dante-til-analog og analog-til-Dante-konvertering er påkrævet i en kompakt, rack-fri formfaktor. Dets vægmonterede design giver mulighed for ren og effektiv integration i forskellige miljøer, mens den opretholder lydydelse af høj kvalitet.
