DB0202 er en fremragende kvalitetslinjeindgang Multi 2 -udgange til konvertering af to Dante -kanaler til analoge lydudgange og to analoge lydindgange til Dante Network.
Brug blot CAT5-kabel til at forbinde RJ45-porten til en Ethernet-switch og bruge “Dante-controller” til at dirigere den lave latenstid af signal til/fra andre enheder, der allerede er tilsluttet på det samme Dante-netværk. Det er egnet til at udvide I/O til DANTE-systemer med analogt udstyr, Legacy Equipment Integration (f.eks. Brug sammen med vores Dante DSP, Dante mikrofon, Dante -højttaler.
* Tilvejebringer Dante -interface til to input / output
* To standardmikrofon- eller linjelydkanaler konverterer til Dante Network
* MIC/LINE Selectable på hvert input
*Få kontrol på hvert input
* Få kontrol på outputkanaler
* Tilvejebringer 48V Phantom Power for hver kondensatormikrofonindgang
* Accepterer afbalancerede eller ubalancerede signalindgange

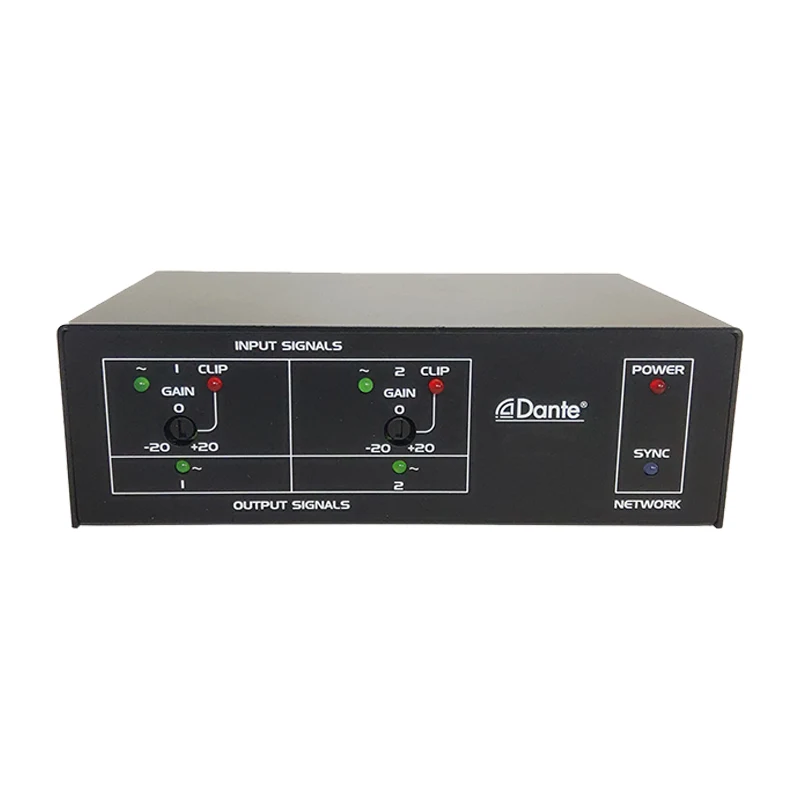

* Hvert lydindgangssignal/klip LED på frontpanelet
* Hvert lydudgangssignal førte på frontpanelet
* To afbalanceret lydudgangslinje niveau fra Dante Network
* Høj opløsning 24 bit konverterer analog til digital og digital til analog
* LED'er angiver status for strøm- og netværkssynkronisering
* Drevet af ekstern 24VDC strømforsyning
* Normal drift med POE aktiver netværkskontakt
|
Dante Network to Line Level Outputs |
|
|
Output |
5p aftagelig terminalblok, afbalanceret/ubalanceret |
|
Outputniveau |
-10 DBU nominel |
|
Outputniveau |
+10 DBU maksimalt |
|
Udgangsspænding: |
+20dbu (@ 0db output gevinst) |
|
Outputimpedans |
150 _ afbalanceret; 75 _ ubalanceret |
|
Frekvensrespons |
20 Hz til 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Støj |
<-75db |
|
Crosstal |
<85 dB (20 Hz til 20 kHz) |
|
MIC/LINE -input til Dante Network |
|
|
MIC -indgange |
|
|
Input |
7 pin euro terminal, afbalanceret |
|
Gevinst |
Kondensatormikrofon: 40 dB |
|
Dynamisk mikrofon |
60 dB |
|
Inputniveau for +4 dbu |
-36 DBU (kondensator) |
|
|
-56 dbu (dynamisk) |
|
|
-36 dbu (maksimal) |
|
Inputimpedans |
40 __ |
|
Phantom Power |
48 v |
|
Frekvensrespons |
20 Hz til 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Støj under +4 dbu |
<-70 dB |
|
CMRR |
> 70 dB (50 Hz til 120 Hz) |
|
Crosstalk |
<70 dB (20 Hz til 20 kHz) |
|
Linieindgange |
|
|
Input |
7 pin euro terminal, afbalanceret |
|
Inputniveau for +4 dbu |
+4 dbu (afbalanceret); -10 DBV (ubalanceret) |
|
Inputimpedans |
> 40 _ |
|
Frekvensrespons |
20 Hz til 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Støj under +4 dbu |
<-75 dB |
|
CMRR |
> 60 dB (50 Hz til 120 Hz) |
|
Crosstalk |
<75 dB (1 kHz, enhver linje til enhver mikrofonkanal), |
|
|
<70 dB (20 Hz til 20 kHz) |
|
Lofthøjde over +4 dbu |
> 18 dB |
|
Dante Channel |
|
|
Sender/modtagere |
2/2 |
|
Transmissionshastighed |
100 Mbps |
|
Opløsning |
16/24/32 bit |
|
Prøveudtagningshastighed |
44,1 kHz, 48 kHz. |
|
Dante -interface |
RJ45 Jack |
|
Strømforbindelser |
2 pin Euro Terminal, Power Jack |
|
Strømbehov |
24 VDC @ 180 MA plus tilsluttede fantombelastninger eller POE |
|
Dimensioner |
143mm (W) × 45 mm (H) × 93mm (D) |
|
Vægt |
0,7 kg |

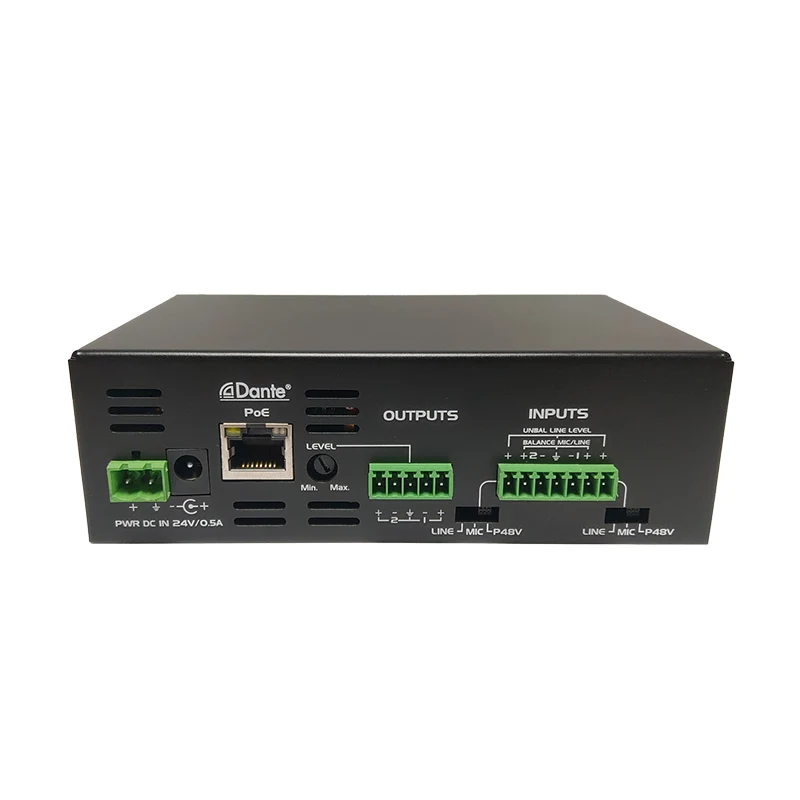

1. Linjevolumen: Få kontrol for outputniveau.
2. Euro Terminal Input: Modtag lydsignalet til Dante Network.
3. RJ-45 Port: Brug af CAT5-kabel til at oprette forbindelse til Dante Network.
Bemærk: Ethernet -kontakten skal have POE -strømforsyning.
4. Synkronisering LED: Angiver status for Dante Network.

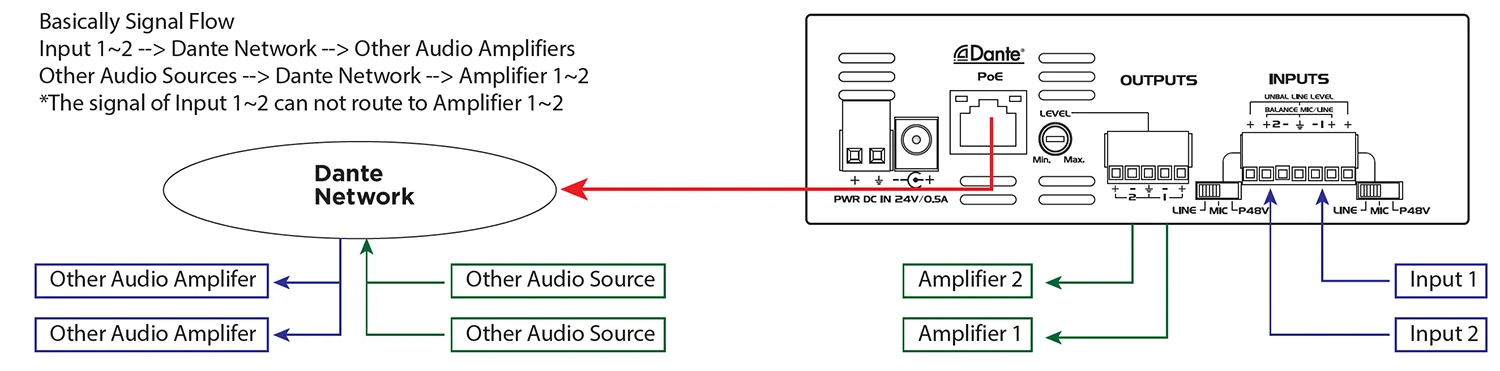

2Ch Dante -interface 2 Mic/Line -indgange X 2 -udgange kan bruge i Corporate AV -konferencesystem.
Fordele: Det kan problemfri integration med eksisterende Dante AV-netværk og eliminerer analog kabling til langdistancesignalkørsler.
