DWP22L er et Dante -interfacepanel for fremragende kvalitet til konvertering af to Dante -kanaler til analoge lydudgange og to analoge lydindgange til Dante Network. DWP22L-Us designet til at passe med amerikansk stil dobbeltbinde bagboks. DWP22L-EU designet til at passe til europæisk monteringsboks.
DAP22L DANTE -interface MIC/LINE 2 -indgange Multi 2 -udgange bruger simpelthen CAT5 -kabel til at forbinde RJ45 -porten til en Ethernet -switch og bruge “Dante -controller” til at rute den lave latenstid for signal til/fra andre enheder, der allerede er tilsluttet på det samme Dante -netværk.

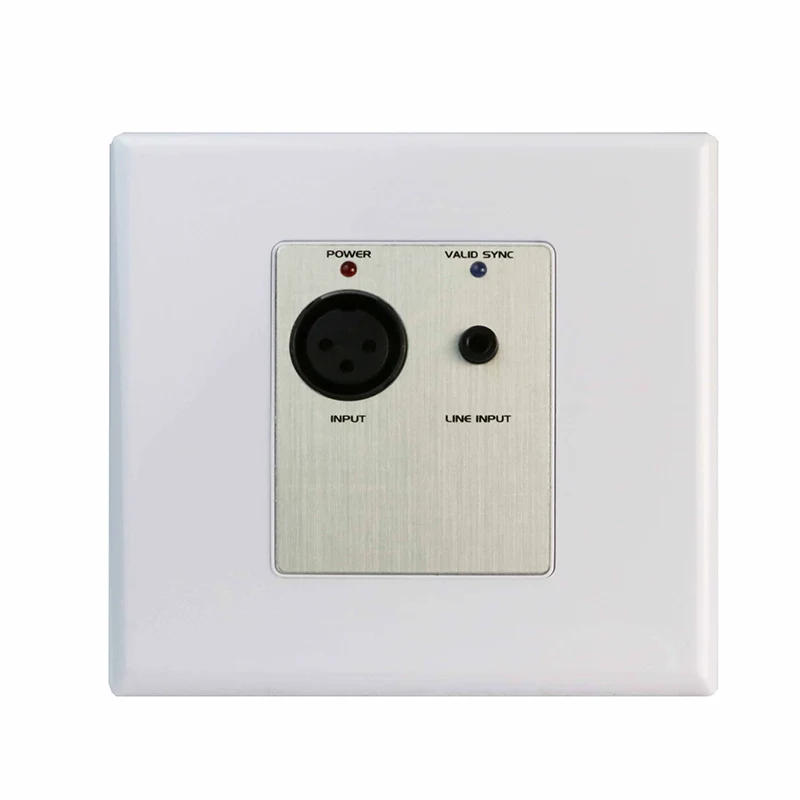

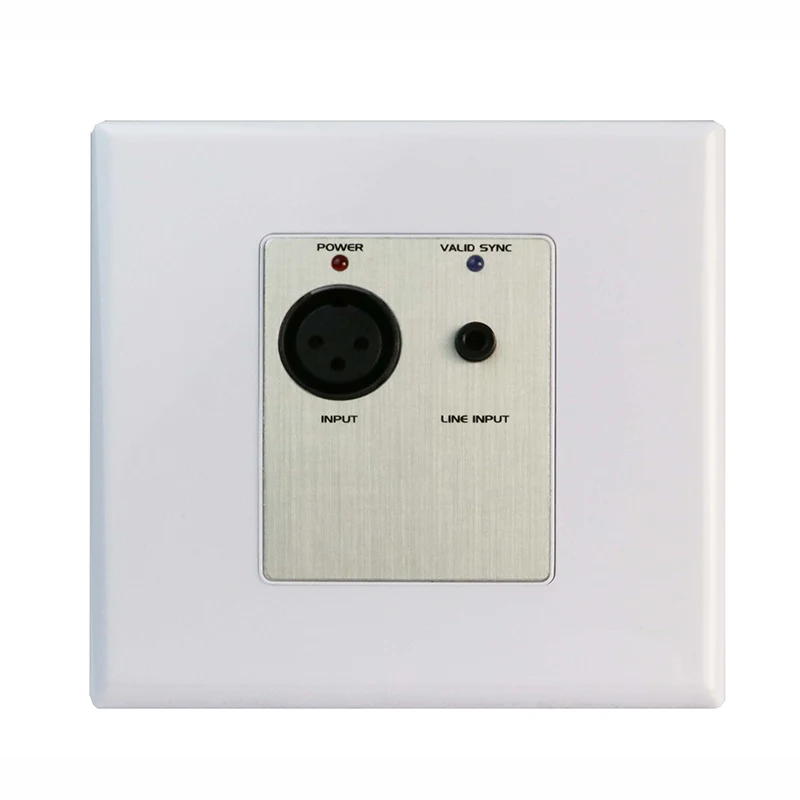

En mikrofon/linje XLR-indgang og en mini-jack-indgang på frontpanelet
Mini-jack-input opsummeres til mono-signal
Konverterer mikrofon- eller linjelydsignaler til Dante Network
MIC/LINE kan vælges til XLR -input
Skiftbar 48V Phantom Power til MIC XLR -input
Justerbar mikrofon/linjeforstærkning fra -20 dB til +20dB for hver inputkanal

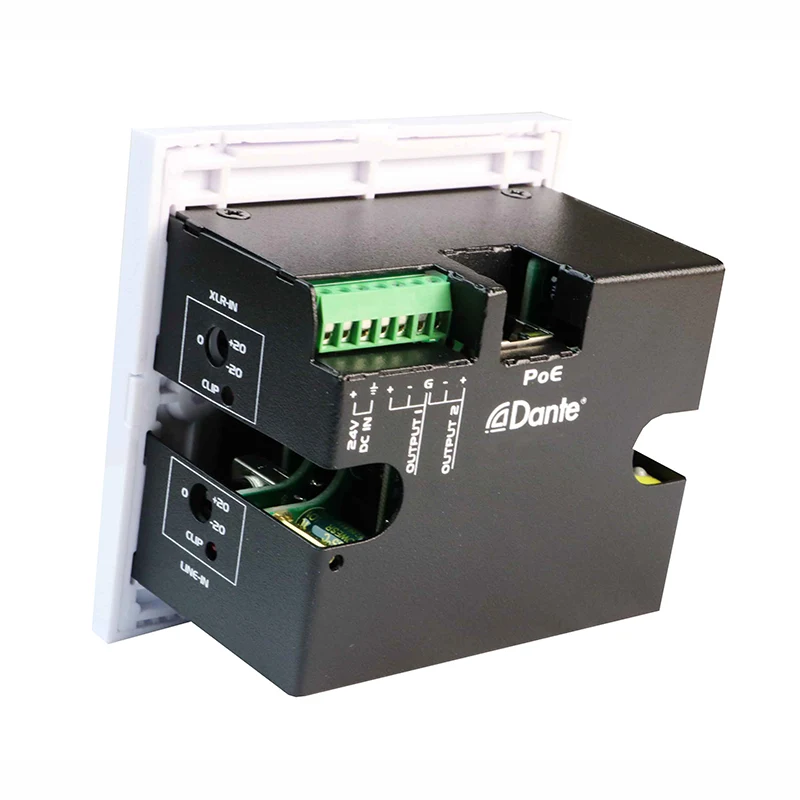

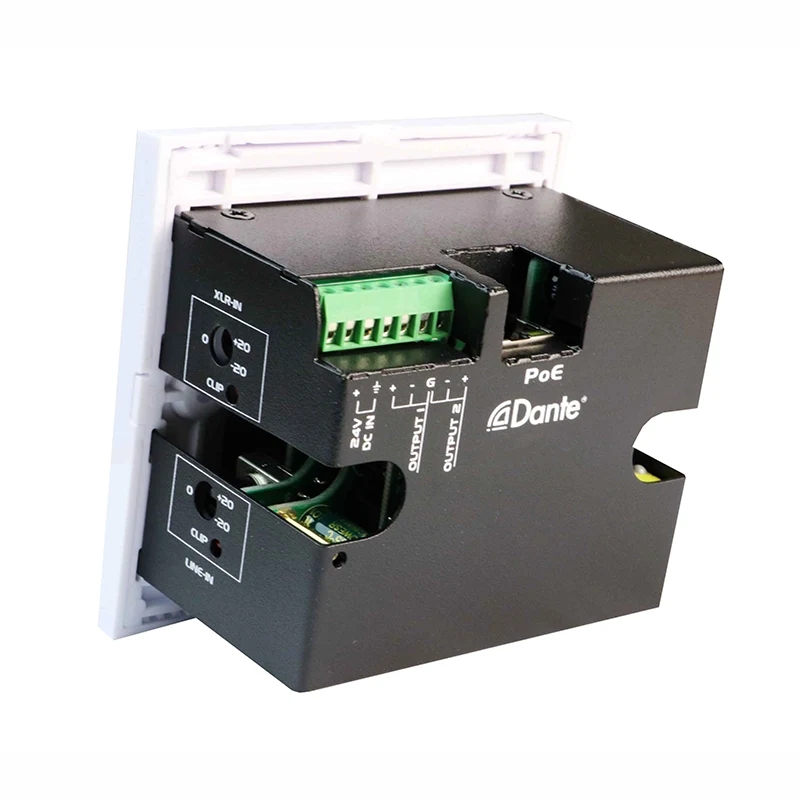

To lydsignaludgange fra Dante Network på bagpanelet
Hvert lydindgangssignal/klip LED på sidepanelet
Høj opløsning 24 bit konverterer analog til digital og digital til analog
LED'er angiver status for strøm- og netværkssynkronisering på sidepanelet
Strøm over Ethernet (POE) eller 24VDC strømforsyning
Giver høj kvalitet af forforstærkeren til mikrofoner
Fremragende lydkvalitet med lav støj
|
MIC/LINE -input til Dante Network |
|
|
Input: |
XLR (kvindelig), stereo mini-jack (L, R) |
|
Gevinstområde |
-20 ~ +20 |
|
Inputimpedans |
> 2,5 k_ (XLR MIC),> 5K_ (XLR Line),> 50k_ (Mini-Jack) |
|
Phantom Power |
48 V skiftes |
|
Frekvensrespons |
20 Hz til 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Støj under +4 dbu |
<-70 dB |
|
CMRR |
> 65 dB (50 Hz til 120 Hz) |
|
Dante Network til at linje udgange |
|
|
Output |
5p, afbalanceret/ubalanceret, aftagelig terminalblok (output 1/2) |
|
Outputniveau |
-10 dbu nominel (linje) |
|
Outputniveau |
+10 DBU maksimalt |
|
Udgangsspænding |
+20dbu (@ 0db output gevinst) |
|
Outputimpedans |
150_Balanced; 75_unbalanceret |
|
Frekvensrespons |
20 Hz til 20 kHz (± 0,5 dB) |
|
Thd+n |
T <0,1% |
|
Støj |
<-80db |
|
Crosstalk |
<85 dB (20 Hz til 20 kHz |
|
Dante Channel |
|
|
Sender/modtagere |
2/2 |
|
Transmissionshastighed |
100 Mbps |
|
Opløsning |
16/24/32 bit |
|
Prøveudtagningshastighed |
44,1 kHz, 48 kHz. |
|
Dante -interface |
RJ45 Jack |
|
Strømforbindelser |
2 pin euro terminal |
|
Strømbehov |
24 VDC @ 180 MA plus tilsluttede fantombelastninger eller POE |
|
Dimension |
116mm (W) × 114,5 mm (H) × 53,1 mm (D)-DWP22L-US 87mm (W) × 875mm (H) × 53,1 mm (D)-DWP22L-EU |
|
Vægt: 0,36 kg-DWP22L-US |
Vægt: 0,36 kg-DWP22L-US 0,28 kg-DWP22L-EU |

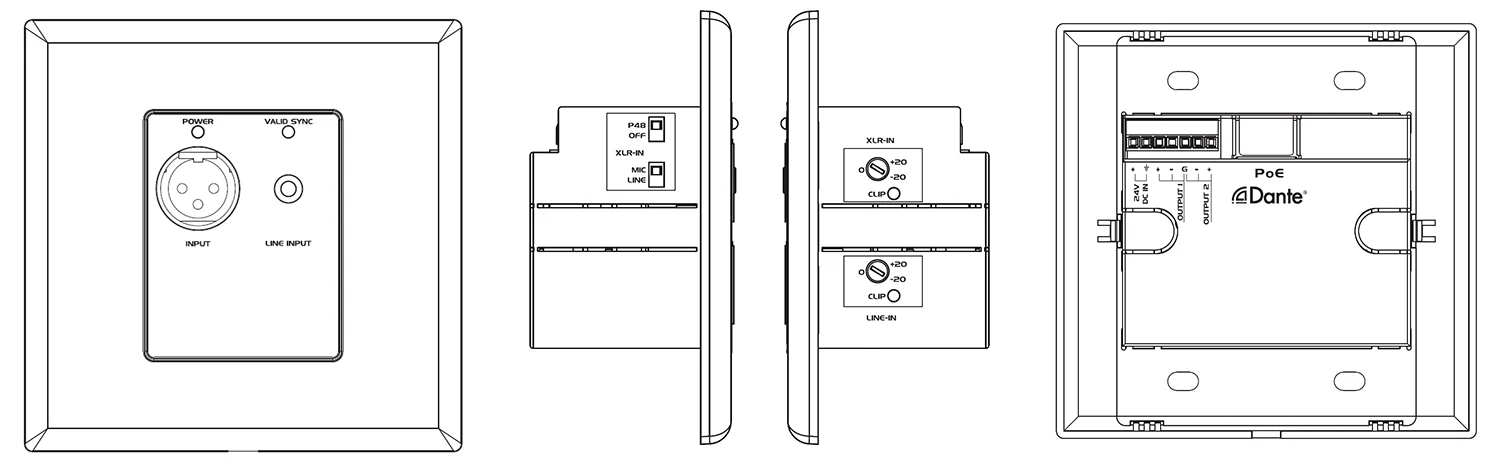

1. XLR -input, accepter mikrofon- eller linjesignal.
2. 3,5 mm Mini Jack -input, accepterer linjesignal.
3. Power LED -indikator.
4. Sync LED angiver status for Dante Network
5. XLR -indgangsvælger
Linje: Accepterer afbalanceret eller ubalanceret linjekilde.
MIC: Accepterer signalet om dynamisk eller kondensatormikrofon.
P48V: Tilvejebringer 48V Phantom Power, når man forbinder kondensatormikrofon.
6. Indgangsgevinstkontrol: Juster forstærkningsniveauet for indgangssignal på hver indgangskanal.
7. Signalklip LED på hver inputkanal.
8. Euro -terminaludgange: Konverterer to Dante -kanaler til analoge linieudgange.
9. RJ45 -port: Brug af CAT5 -kabel til at oprette forbindelse til Dante Network.
Bemærk: Når du bruger POE -aktiveret netværkskontakt, kunne DWP22L drives og driftes fra PoE.
10. Strøm: Tilslut DC 24V til 2p terminalblok eller DC Input Jack.
Bemærk: Hvis DC 24V og POE begge er til stede for DWP22L, fungerer enheden fra DC 24V. Og når DC 24V fjernes, skifter strømmen automatisk til PoE Power.
2Ch Dante-interface 2 Mic/Line-indgange X 2 Outputs Interface Panel er perfekt til professionelle lydapplikationer, såsom konferencelokaler, live lydopsætninger, udsendelsesstudier og installerede AV-systemer, hvor pålidelig Dante-til-analog og analog-til-Dante-konvertering er påkrævet i en kompakt, rack-fri formfaktor. Dets vægmonterede design giver mulighed for ren og effektiv integration i forskellige miljøer, mens den opretholder lydydelse af høj kvalitet.
